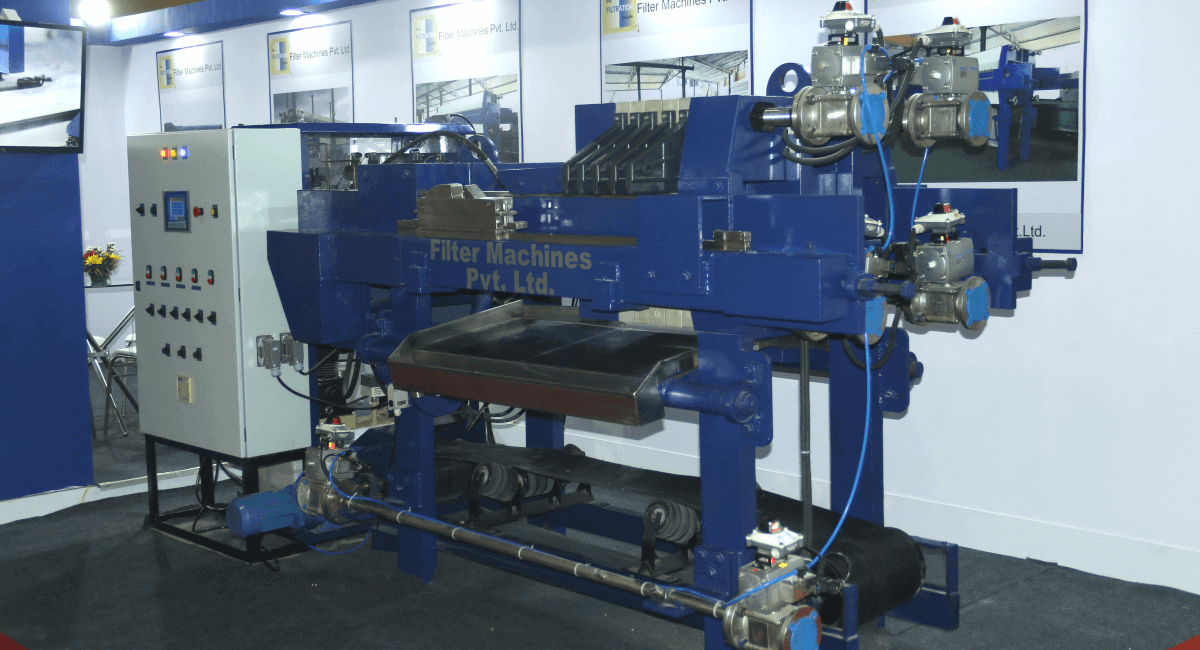

FILTRO PRENSA DE MEMBRANA AUTOMÁTICO

El filtro prensa con placas de membrana automático se compone de un paquete filtrante de placas de membrana, chasis prensa comprendiendo cilindro hidráulico, transporte automático de las placas, grupo electro- hidráulico, válvulas de proceso y un PLC que gobierna el sistema.

Aumento de los sólidos secos de la torta

Los filtros con placas de membrana mejoran el lavado de la torta, en su inicio con una pre-compresión a baja antes de comenzar el ciclo de lavado. Esta pre-compresión elimina las canalizaciones (grietas y áreas con peor formación de la torta) y crea una torta homogénea uniforme así como la mayor eficiencia en el lavado.

Aplicando una compresión a alta presión a la membrana de la placa se produce la torta final con un contenido de sólidos de 50 a 100% mayor que el que se puede conseguir con las prensas de filtro convencionales. Esto es importante para el rendimiento máximo, donde un líquido de alto valor es su subproducto, o alto contenido de sólidos, donde la humedad reducida en la torta final es crítica.

La placa de membrana puede ejercer una presión de hasta 16 bar. Debido a la extracción líquida adicional durante el ciclo de compresión, los porcentajes de sólidos aumentan. El tiempo del ciclo de filtración se reduce en comparación con la prensa de filtro de placa de cámara convencional, resultando más productivas las placas de membrana v / s placas de cámara. Los filtros prensa de tipo convencional se limitan a utilizar la presión hidráulica generada por bomba de alimentación para retener los sólidos, dando como resultado ciclos con mayor tiempo y sequedades inferiores.
El fenómeno mencionado permite que las membranas se flexionen contra la torta, comprimiéndola y compactándola. Como resultado el ciclo de filtración es más corto, se incrementa la sequedad y el volumen de residuos se reduce.
Esta membrana está diseñada para eliminar el lodo más difícil y protege las placas contra incorrectos e incompletos llenados de las cámaras.

TAMAÑOS ESTÁNDAR DE LOS FILTROS PRENSA CON PLACAS DE MEMBRANA :

630 MM X 630 MM
800 MM X 800 MM
1000 MM X 1000 MM

1200 MM X 1200 MM
1500 MM X 1500 MM
1500 MM X 2000 MM
2000 MM X 2000 MM

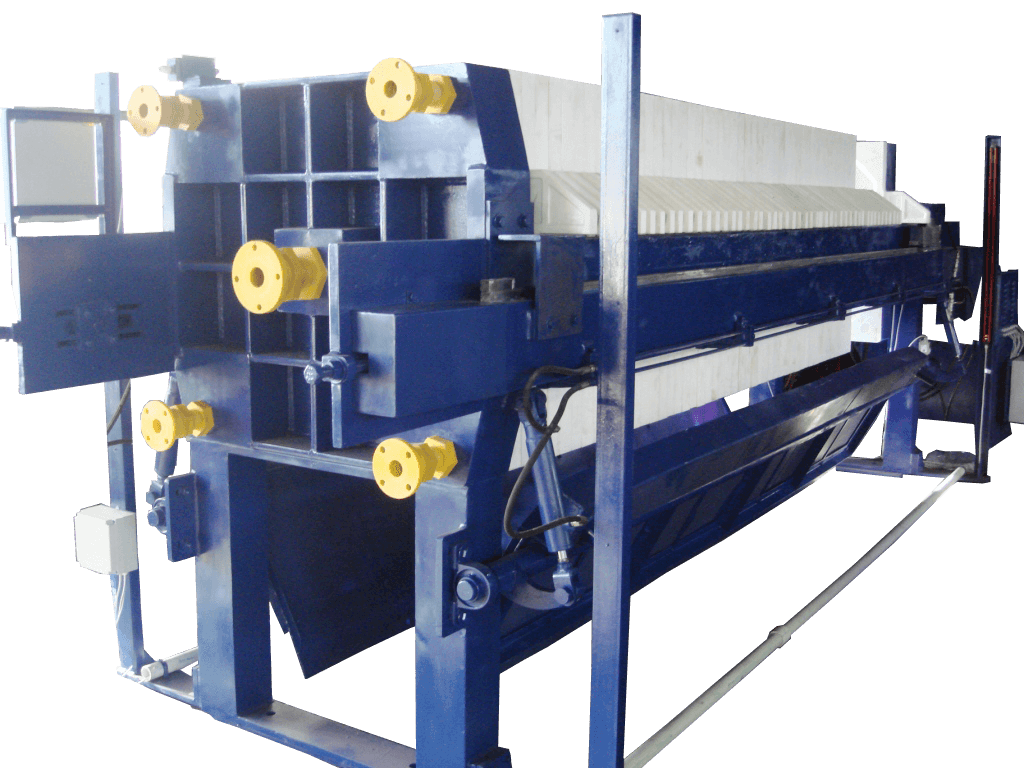

FILTRO PRENSA DE CÁMARA AUTOMÁTICO

Un filtro prensa automático tiene el mismo concepto que un filtro manual, excepto en que todo el proceso es totalmente automático. Consiste en un cilindro de empuje que comprime el paquete filtrante, un sistema de transporte / descarga de las placas y un PLC que controla el sistema.

En los filtros prensa totalmente automáticos el proceso de filtración se inicia con sólo pulsar un botón, un solo operador inicia el ciclo de filtración. El lodo es bombeado a todas las cámaras y así se van formando las tortas a partir de que este empieza a fluir. El final de la fase de filtración es controlado por un caudalímetro que se encuentra en la tubería de descarga del filtrado. El caudalímetro indica el caudal mínimo de filtrado que está estrictamente relacionado con el final de un ciclo, la apertura de la prensa de filtro y la fase de descarga. Un PLC controla las fases y los tiempos de ciclo para todas las funciones del filtro prensa incluyendo el funcionamiento de los equipos auxiliares.

TAMAÑOS ESTÁNDAR DE LOS FILTROS PRENSA :

460 MM X 460 MM
600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM
900 MM X 900 MM

1000 MM X 1000 MM
1200 MM X 1200 MM
1500 MM X 1500 MM
1500 MM X 2000 MM
2000 MM X 2000 MM

FILTRO PRENSA DE CÁMARA SEMI-AUTOMÁTICO

El filtro prensa de la cámara semi-automático consiste en un cilindro de empuje que comprime el paquete filtrante, un sistema de transporte / descarga de las placas.
El mecanismo de desplazamiento perfectamente diseñado elimina completamente el trabajo manual de descarga de tortas, el dispositivo traslada automáticamente una placa hacia el lado de la pieza móvil de presión para permitir que la torta caiga durante su desplazamiento por su propio peso.
A través del motor hidráulico podemos modificar la velocidad.

TAMAÑOS ESTÁNDAR DE LOS FILTROS PRENSA :

460 MM X 460 MM
600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM
900 MM X 900 MM

1000 MM X 1000 MM
1200 MM X 1200 MM
1500 MM X 1500 MM
1500 MM X 2000 MM
2000 MM X 2000 MM

FILTRO PRENSA DE CIERRE ELECTRO HIDRÁULICO

Para este modelo de filtro prensa un cierre electro hidráulico nos permite cerrar y abrir la prensa. El movimiento de las placas para su descarga es manual.

TAMAÑOS ESTÁNDAR DE LOS FILTROS PRENSA :

460 MM X 460 MM
600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM
900 MM X 900 MM

1000 MM X 1000 MM
1200 MM X 1200 MM
1500 MM X 1500 MM
1500 MM X 2000 MM
2000 MM X 2000 MM

FILTRO PRENSA DE CIERRE HIDRÁULICO MEDIANTE BOMBA MANUAL

Este modelo dispone para realizar la compresión del paquete filtrante de un cilindro hidráulico de activación mediante bomba de accionamiento manual.

TAMAÑOS ESTÁNDAR DE LOS FILTROS PRENSA :

460 MM X 460 MM
600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM
900 MM X 900 MM

FILTRO PRENSA DE CIERRE MECÁNICO MANUAL

Para realizar el cierre, este modelo dispone de una rueda dentada que acciona un husillo de apriete mediante un trinquete/palanca.

TAMAÑO ESTÁNDAR PARA CIERRE CON VOLANTE DE MOVIMIENTO HUSILLO :

460 MM X 460 MM

TAMAÑOS ESTÁNDAR DE CIERRES CON TRINQUETE/PALANCA :

600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM
900 MM X 900 MM

PLACA DE MEMBRANA

INCREMENTO DE LA SEQUEDAD DE LA TORTA

Los filtros con placas de membrana mejoran el lavado de la torta, en su inicio con una pre-compresión a baja antes de comenzar el ciclo de lavado. Esta pre-compresión elimina las canalizaciones (grietas y áreas con peor formación de la torta) y crea una torta homogénea uniforme así como la mayor eficiencia en el lavado.

MAYOR EFICIENCIA EN EL LAVADO DE TORTAS

Aplicando una compresión a alta presión a la membrana de la placa se produce la torta final con un contenido de sólidos de 50 a 100% mayor que el que se puede conseguir con las prensas de filtro convencionales. Esto es importante para el rendimiento máximo, donde un líquido de alto valor es su subproducto, o alto contenido de sólidos, donde la humedad reducida en la torta final es crítica.

La placa de membrana puede ejercer una presión de hasta 16 bar. Debido a la extracción líquida adicional durante el ciclo de compresión, los porcentajes de sólidos aumentan. El tiempo del ciclo de filtración se reduce en comparación con la prensa de filtro de placa de cámara convencional, resultando más productivas las placas de membrana v / s placas de cámara. Los filtros prensa de tipo convencional se limitan a utilizar la presión hidráulica generada por bomba de alimentación para retener los sólidos, dando como resultado ciclos con mayor tiempo y sequedades inferiores.

El fenómeno mencionado permite que las membranas se flexionen contra la torta, comprimiéndola y compactándola. Como resultado el ciclo de filtración es más corto, se incrementa la sequedad y el volumen de residuos se reduce.

Esta membrana está diseñada para eliminar el lodo más difícil y protege las placas contra incorrectos e incompletos llenados de las cámaras.

TAMAÑOS ESTÁNDAR DE LAS PLACAS DE MEMBRANA

630 MM X 630 MM
800 MM X 800 MM
1000 MM X 1000 MM

1200 MM X 1200 MM
1500 MM X 1500 MM
1500 MM X 2000 MM
2000 MM X 2000 MM

PLACAS CON CAMARA INCORPORADA

Estas placas de cámara son de polipropileno que puede operar a presiones de 6 a 15 bar según el requisito. La placa de cámara puede tener una configuración para crear una torta de 22 - 50 mm de espesor.

LAS PLACAS DE CAMARA ESTAN DISPONIBLES CON ESTAS OPCIONES

Prolipropileno
Gasketed

TAMAÑOS ESTÁNDAR DE LAS PLACAS DE CAMARA

460 MM X 460 MM
600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM
900 MM X 900 MM

1000 MM X 1000 MM
1200 MM X 1200 MM
1500 MM X 1500 MM
1500 MM X 2000 MM
2000 MM X 2000 MM

PLACAS Y MARCON EN POLIPROPILENO

Las cámaras para este modelo de paquete filtrante se forman combinando las placas y los marcos, ambos de polipropileno.

LAS PLACAS Y LOS MARCOS ESTAN DISPONIBLES EN LOS SIGUIENTES MATERIALES

Polipropileno

TAMAÑOS ESTÁNDAR DE LAS PLACAS Y MARCOS :

600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM

900 MM X 900 MM
1000 MM X 1000 MM
1200 MM X 1200 MM

The filter press is a solid liquid separation device using the principle of pressure feeding. It has been used successfully in almost every industrial filtration application over its 150 years of history. It includes a series of filter plates and frames or recessed plates which are arranged alternately.
The filter medium is provided in between the plates. A feeding pump is utilized to force the liquid through the medium leaving the solid trapped inside. Compared to other pressure filters the filter press holds more solids per square feet of filtering surface area then any other.
A closer is required which can be manual or hydraulically operated. The closer containing a controlling a follower plate presses the plates together, creating a sealed unit.

Standard Size of Filter Press :

460 MM X 520 MM
600 MM X 600 MM
760 MM X 760 MM
800 MM X 800 MM

900 MM X 900 MM
1000 MM X 1000 MM
1200 MM X 1200 MM
1500 MM X 1500 MM
1500 MM X 2000 MM
2000 MM X 2000 MM

Drip tray is available in following MOC :

PP
PP-FRP
Mild Steel
SS304-316

Hopper is available in following MOC :

PP
PP-FRP
Mild Steel
SS304-316

Asas soporte placas en PP
Grifos salida filtrado
Rasquetas descarga tortas
Rociadores en SS304-316, PP, MS

LAS TOLVAS ESTÁN DISPONIBLES EN LOS SIGUIENTES MATERIALES :

PP
PP-FRP
Hierro
SS304-316

LAS BANDEJAS DE GOTEO ESTÁN DISPONIBLES EN LOS SIGUIENTES MATERIALES :

PP
PP-FRP
Hierro
SS304-316

BOMBAS DE ALIMENTACIÓN SERIES FPP

Bombas horizontales de una etapa para filtro prensa.Compatible para filtros de tamaño de 600x600 hasta 1500x1500.

APLICACIÓN :

Plantas de tratamiento de efluentes, colorantes, plantas de laminado, aplicaciones industriales, etc.

Capacidad	Hasta 150 m³/h
Columna	Hasta 12 m.
Tamaños	DN-25 a DN-80
Temperatura	80 °C
Velocidad	Hasta 3000 rpm
Presión	Hasta 12 Kg/cm²
Materiales	C.I., C.S., C.I.SS, SS-304, SS-316

BOMBAS CENTRIFUGAS DE UNA ETAPA ACOPLADAS CON UNA SOLA ASPIRACIÓN Y UNA IMPULSIÓN FINAL

APLICACIÓN :

Aguas potables, de riego, residuales, marinas, de efluentes y lodos

Capacidad	Hasta 260 m³/h
Columna	Hasta 32 m
Tamaños	DN-40 a DN-150
Materiales	: C.I., Bronze, ss-304, ss-316, etc...

TELAS FILTRANTES

Manufactura de medios filtrantes tejidos y no tejidos para Filtros Prensa.

Telas filtrantes para placas de cámara, placas y marco y placas de membrana.

Tamaños desde 460x460 mm hasta 2000x2000 mm, incluyendo medidas intermedias en pulgadas.

Dirección :	Filter Machines Pvt. Ltd. Behind Nirbhay Auto, N.H.No.8, Vapi - 396 191 Gujarat - India.
Teléfono :	+91- 0260-2431254
Móvil :	+91-9825031254
Skype Id :	fmpl2006
Email :	filtermachines@gmail.com bhumika@filtermachines.co.in
